什么是ASIC芯片
ASIC芯片是針對使用者要求特定電子系統,從根級設計并制造的專有應用程序芯片,是專用集成電路;ASIC芯片是固定算法最優化設計的產物,計算能力和效率能夠根據需要去定制。

ASIC芯片分類
按照主流分類標注,ASIC芯片可以分為全定制、半定制和可編程。半定制的ASIC芯片又可以分為門列陣和標準單元,門列陣包括結構化門列陣、有信道門列陣和無信道門列陣。
從硬件方面來說,ASIC芯片是由基本硅材料、磷化鎵、氮化鎵等構成。從物理方面來說,ASIC芯片一般包括32位微處理器、存儲器和網絡電路等部分。為了滿足需求,一個芯片板可以搭載一個或者好幾個功能相同或不同的ASIC芯片。
全定制ASIC芯片是設計人員根據需求進行設計的,ASIC芯片掩模也具有高度的定制特點。這種芯片的涉及成本較高,每單位模塊設計時間超過兩個月;因此在性能和功耗等方面,ASIC芯片表現也非常優秀,輸出能力約為半定制ASIC芯片的8倍。
半定制ASIC芯片:
半定制ASIC芯片的邏輯單元基本都取自標準的邏輯單元庫,只需要根據特定需求進行自定義的設計。
半定制ASIC芯片中的門列陣芯片結構中硅晶片上預定晶體管位置不能夠改變,其中的有信道ASIC芯片晶體管位置高度固定,在預定義空白之間可以進行電路布局;無信道ASIC芯片晶體管之間沒有電路布局的空間,要在門列陣單元上方布線;結構化門列陣ASIC芯片的嵌入塊可以提高線路布局靈活程度,但是會對芯片體積構成一定的限制,設計成本較低且周轉時間短。
可編程ASIC芯片:
以PLD即可編程邏輯器件為例,PLD由基礎邏輯單元矩陣、觸發器和鎖存器等部分構成,互連部分是作為單個模塊存在的。

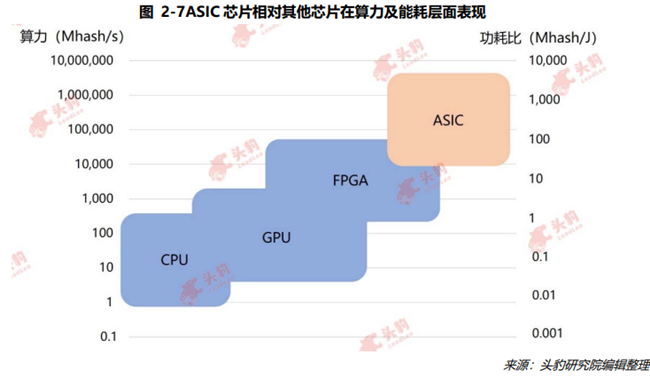

ASIC芯片優點
規格優點:ASIC芯片能夠避開冗余的計算單元,充分利用到單位運算的單元功能,利于縮小體積。
能耗優勢:GPU每算力平均要消耗0.4瓦電力,ASIC芯片消耗則為0.2瓦電力,能夠滿足新型智能家電的能耗限制。
集成優勢:定制化設計的ASIC芯片系統和電路高度一體化,有利于高性能集成電路的獲得。
價格優勢:由于體積小、運行速度快且能耗低,ASIC芯片價格遠低于GPU等芯片,均價約在3美元左右,量產后價格有望繼續下降。

ASIC芯片的應用
適用于各類型智慧終端的領域,如人工智能設備、耗材打印設備、軍事國防設備等智慧終端都可以用到ASIC芯片。較為有名的是Google在2016年研發的TPU。
