scada系統是什么？功能有哪些？組成部分介紹

1、什么是SCADA系統?

SCADA，Supervisory Control and Data Acquisition，數據采集與監督控制系統，是一種以計算機為基礎的實時分布式系統。能夠對現場設備進行遠程控制及監控，為安全生產、管理、調度、優化、故障診斷提供依據。

SCADA系統支持各種規模的網絡，能夠遠程控制、監控從本地網絡到擁有數萬臺設備和高吞吐量數據的大型網絡，憑借其特性，當前，SCADA系統在電力、冶金、石油、化工、燃氣、鐵路、水利等行業得到了廣泛的應用。

2、 SCADA系統功能

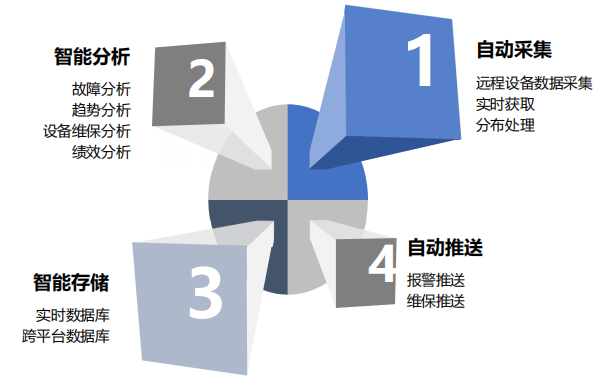

整體來說，SCADA系統具有四大功能，分別為自動采集、智能分析、智能存儲、自動推送。

(1) 自動采集：自動采集是SCADA系統最核心的功能，

SCADA系統主要用于測控點分散、分布范圍廣泛的生產過程或設備的監控，測控現場通常為無人值守狀態，所以，需要通過現場安裝自動化儀表、傳感器等數據采集裝置采集現場數據，再經過RTU控制器存儲、處理、上傳，為上層系統提供決策支持。

(2)智能分析：即對上傳的海量現場數據進行分析處理，以明確遠程設備運行狀態、故障問題，設備磨損情況及運行效率。

(3)智能存儲：以分布式結構為主，能夠滿足異地分布式的數據采集需求，既能夠利用實時數據庫快速存取數據，又能夠進行快速歷史數據抽取?？缙脚_數據庫可與其他客戶端和數據庫實現共享數據。

(4)自動推送：將發生故障的設備報警信息、維修信息自動推送至相關維護人員或維護部門。

3、scada系統的組成

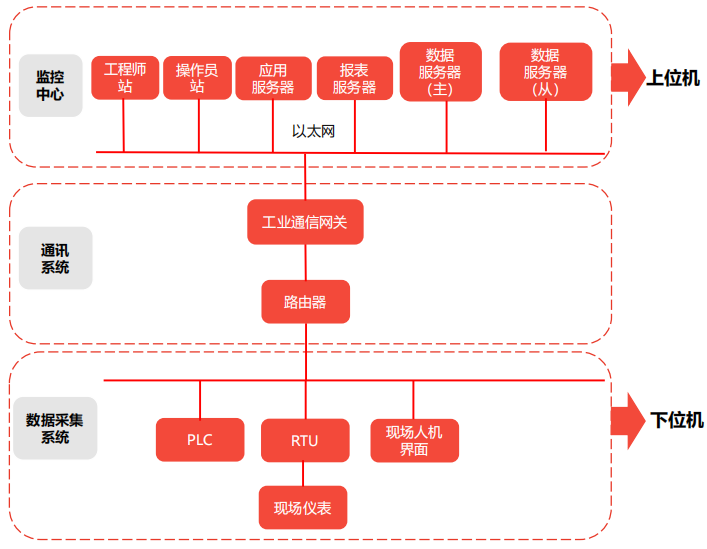

SCADA系統主要由監控中心、通訊系統和數據采集系統3部分組成。

上位機與下位機由通訊系統連接。上位機主要負責監控，下位機主要負責控制。

監控中心：借助通訊系統獲取現場設備的溫度、壓力、流量、設備運行狀態等信息，對場站進行監控和管理。監控系統主要由調控中心控制部門、本地場站控制部門和遠程控制站監視部門組成。

調控中心主要選用雙以太網結構，運用TCP/IP協議，可為局域網提供安全保障。調度中心內部包括工程師站、操作員站、服務器、前端機子系統、大屏幕投影儀、UPS子系統等外用設備。為保障數據服務的安全性、可靠性，SCADA系統擁有兩臺互為備用數據服務器，功能和配置完全相同，當一臺數據服務器出現故障，另一臺服務器將自動切換為主服務器運行模式。本地場站控制主要通過一臺配置有本地控制軟件的計算機與RTU連接，為RTU發送相關指令的方式實現。

遠程監控站可對現場設備實際運行情況進行監視，不可直接發出命令。

通訊系統：負責信息遠距離傳輸工作，通訊方式可分為有線傳輸、無線傳輸及混合傳輸三種。

數據采集系統：主要由PLC、RTU、現場儀表、現場人機界面等組成，其中，現場儀表包括溫度變送器、壓力變送器、流量計等，在無人值守的情況下，可自動采集通信距離較遠的工業現場數據，并將各項流量參數傳送到RTU，最終將參數傳遞到監控中心，由監控中心對數據進行分析處理。

內容來源：《頭豹研究院：2019年中國SCADA行業概覽[28頁].pdf》
