光模塊是干什么用的？細分市場有哪些？應用領域介紹

1 光模塊的細分市場有哪些

(1)Ethernet(以太網)：主要應用于局域網中，通過發送與接收數據信號將網絡硬件設備連接起來。應用場景包括小型辦公室到超大規模數據中心等。

(2)Fibre Chanel(光纖通道)：主要用于數據中心的光纖通道存儲網絡鏈接中

(3)Optical Interconnects(光互聯)：使用了WDM傳輸技術的IP網，用于IP包的傳輸。 電信市場

(4)CWDM粗波分復用器/DWDM：密集波分復用器用于2km~10km的場景，可用于數據中心內部交換機互連以及5G網絡前傳和回傳。

(5)Wireless Fronthaul(移動前傳)：應用于移動基站中基帶單元BBU和遠端射頻單元RRU之間的網絡。

(6)Wireless Backhaul(移動回傳)：應用于移動基站中基帶單元BBU到S-G W/MME之間的網絡。

(7)FTTx(光纖接入)：FTTx：Fiber to the X，x可以是到家庭H，到大樓B，到路邊C等。實現FTTx的技術有PON,EPON,GPON等，用于連接電信運營商和終端用戶。

2 光模塊產業鏈

(1)上游：從產業鏈看，光芯片、電芯片和相關光組件(主要指陶瓷管套、光收發接口、光纖適配器等)組成光模塊產業鏈的上游。通過組裝，光電芯片和各種光組件組合為有源、無源光器件(分路器，激光器，探測器等)。

(2)中游：多種光器件封裝成為的光模塊是產業鏈上的中游，其下游一般為光通信設備商、電信運營商和數據中心及云服務提供商等

(3)下游：產業鏈下游為電信和數通市場，雙市場需求拉動光器件行業景氣度。下客戶主要為電信設備商和數據中心廠商，近期有云廠商與運營商開始直接集采光模塊。電信領域采購模塊的是設備商如華為、中興、烽火、諾基亞等，設備商采購光模塊制成完整設備再向下游電信運營商出售。數通市場采購者是互聯網公司 Google、Amazon、思科、阿里巴巴、騰訊等云計算巨頭。

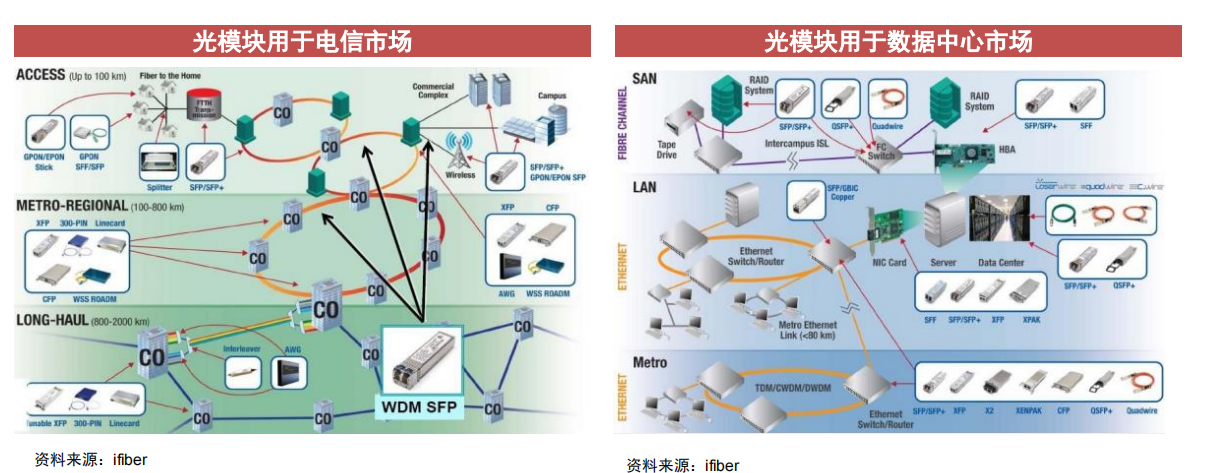

3 光模塊主要應用場景：電信市場和數據中心市場

電信市場主要應用于基站/PON/WDM/OTN/交換機/路由器等設備; 數據中心市場主要應用服務器/架頂交換機/核心交換機等設備

4 光模塊的作用

光電轉換是光模塊的主要作用，首先發送端將電信號轉換成光信號，利用光纖傳送到接收端，接收端將光信號轉換成電信號;光纖模塊的構成主要有光電子器件、功能電路、光接口等三部分，光電子器件由發射與接收構成。

(1)發射：輸入一定碼率的電信號經內部的驅度動芯片處理后驅動半導體激光器(LD)或發光二極管(LED)發射出相應速率的調制光信號，其內部帶有光功率自動控制電路，使輸出的光信號功率保持穩定。

(2)接收：一定碼率的光信號輸入模塊后由光探測二極管轉換為電信號。經前置放大器后輸出相應碼率的電信號。
