1 電子測量儀器是什么

電子測量儀器是以模擬電路技術、數字電路技術為基礎，涵蓋信號處理技術、通信技術、軟件技術、總線技術等多學科融合的高精尖測量設備或系統，并用于監測、測量、計算各類物理參數和成分的儀器。其用途是對電特性進行定性或定量測量，目前已經廣泛應用于國民經濟各個領域

電子測量儀器具有檢測測量、信號傳遞和數據處理等功能，主要包括兩大部分：一是定性測試，目的是確定被測目標在特定條件下的性能;二是定量測試，即精確測量被測目標的量值。測量過程包括提取信息和轉換信息，數字信號處理(DSP)技術是測量過程的核心。

2 電子測量儀器工作原理

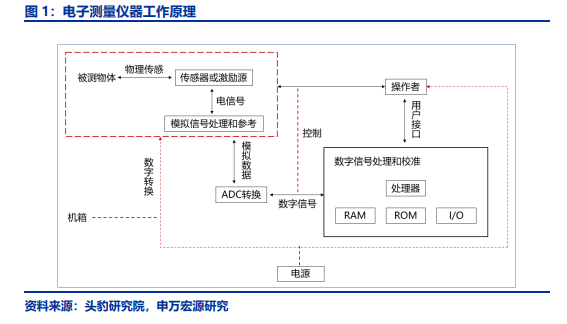

電測儀器的測量系統可分為三個功能模塊，分別是信號采集模塊(包括傳感器電路、信號調理電路)、信號分析與處理模塊、結果表達與輸出模塊。其測量過程將首先被測對象的信息進行提取，后通過ADC轉化為數字信號，再利用數字信號處理(DSP)對其進行分析，轉變為可人工識別的信號。數字信號處理(DSP)就是指用數字運算方法實現信號轉換、濾波、檢測、估值、調制解調以及快速算法等處理的技術，其具有高精度、可程序控制、便于集成化等優點。

2 電子測量儀器的分類

電子測量儀器分類較多，應用領域也不同，一般可將其分為專用儀器和通用儀器兩大類：專用儀器以某一個或幾個專用功能為目的，設計制造難度極高，是為某一個或幾個專門目的而設計，如電視彩色信號發生器、電磁兼容EMC測試設備等。通用電子測量儀器是為了測量某一個或幾個電性參數而設計，能用于多種電子測量，應用場景廣泛且市場規模大

(1)數字示波器：用于顯示信號波形的儀器，如通用示波器、取樣示波器、記憶存儲示波密等

(2)射頻分析儀器

頻譜分析儀:用來測量電信號的頻率、時間間隔和相位等參量，如各種頻率計、相位計和波長表等

矢量網格分析儀:用來觀速、分析和記錄各種電信號的變化，集成示波器、波形分析佼、頻語分析儀和邏輯分析僅等功能

(3)信號分析類

用來提供各種測量所需的信號，例如低頻信號發生器、高頻信號發生器、任意波形信號發生器和身合成信號發生器等

(4)電源與負載類測試儀器

用于給測試對象供電或者吸收測試對象產生的電能，并對測試回路的電能進行測量分析。包括可編程電源和吸收電能的電子負載兩類

(5)電子元器件測試儀器

用來測量各種電子元器件的電參數，檢測其是否符合要求，如晶體管測試儀、集成電路測試儀和電路元件測試儀等

(6)其他輔助儀器

與上述各種儀器配合使用的儀器，如各類放大器、衰減器、濾波器、記錄器，以及各種交直流穩壓電源。萬用表
